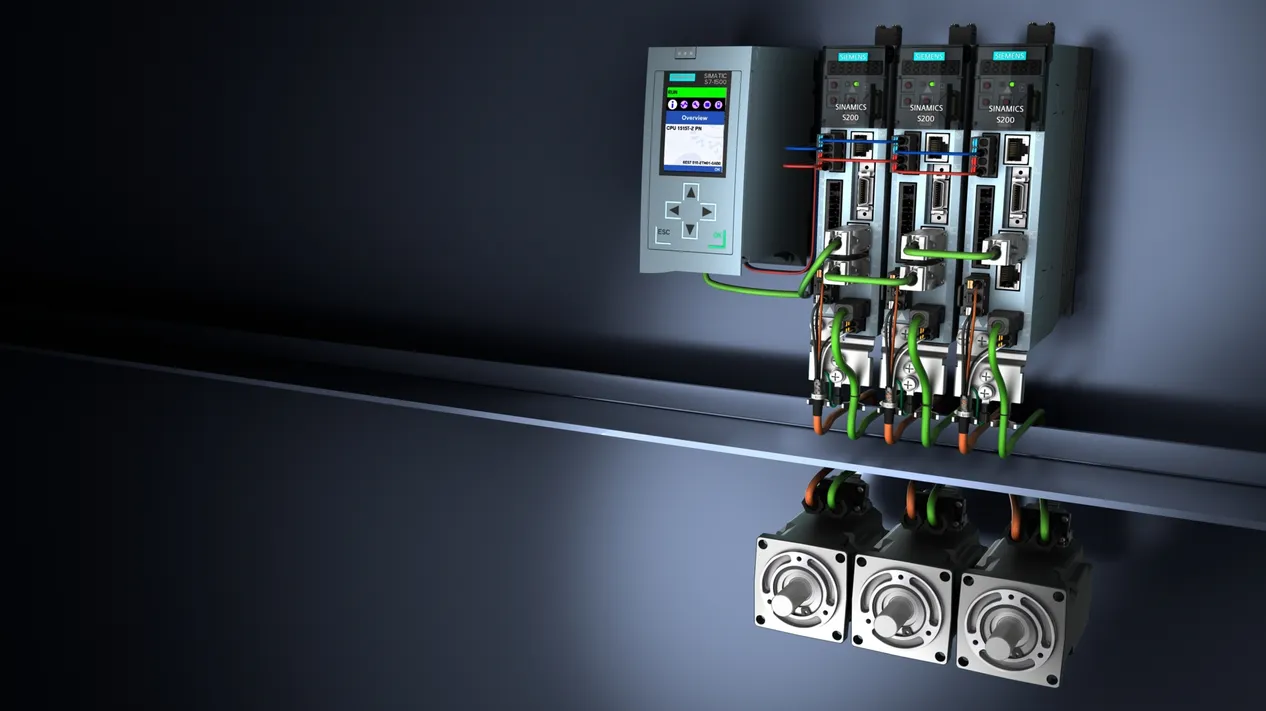

Hem optimize edilmiş hem de verimli bir sistem! Sistem bir SINAMICS S200 servo sürücü, bir SIMOTICS S-1FL2 servo motor ve Motion Connect kablolarından oluşuyor. 0,1 kW’dan 7 kW’a kadar uzanan bir güç aralığı ve PROFINET IRT ve darbe dizisi gibi çeşitli iletişim seçenekleri ile sistem, çok çeşitli standart uygulamalara hitap etmek için özel olarak tasarlanmıştır.
SINAMICS S200 servo sürücü sistemi, yüksek üretkenlik daha yüksek verimlilik, ancak daha düşük maliyetle. SINAMICS ailesinin yeni üyesi tam da bu noktada kendini gösteriyor:
Broşür indirmek için tıklayınız!- Hızlı akım kontrol cihazı döngüsü ve kontrolörlere PROFINET IRT iletişimi ile optimize edilmiş yanıt
- %350’ye varan aşırı yük kapasitesiyle optimize edilmiş güç
- 21 bit’e kadar yüksek çözünürlüklü kodlayıcıyla optimize edilmiş hassasiyet
- Kompakt sistem tasarımı sayesinde azaltılmış alan gereksinimi
- Entegre tutma freni kontrolü ve fren direnciyle kolay kontrol
- Web sunucusu ve SINAMICS Startdrive aracılığıyla kolay mühendislik
- Küresel standartlar ve sertifikalarla kolay uygulama
- Esnek donanım çözümleri ve eksiksiz TIA teklifiyle uygulamalarınıza uyum sağlayın
- SINAMICS DriveSim ile makine simülasyonunda dijitalleştirmeye uygun.
- Otomasyon süreçlerinize güvenilir koruma ve güvenli erişim sağlayarak güvenlik ihtiyaçlarınıza uygundur.
Dinamik performansa sahip SIMOTICS S-1FL2
SIMOTICS S-1FL2 servo motorlarla hassas performansı deneyimleyin.
21 bit’e kadar yüksek çözünürlüklü bir kodlayıcıyla donatılmış olup, son derece küçük hız veya konum sapmalarına yanıt vererek standart uygulamalarda sorunsuz ve hassas kontrol sağlar.
Pilsiz tasarımıyla birlikte müşterilerin üretkenliğini artırmasına ve bakım maliyetlerini azaltmasına yardımcı olur.
Düşük ataletli servo motorlar
Orta ataletli servo motorlar
Yüksek ataletli servo motorlar
Avantajları
Ultra rotor ataleti sayesinde yüksek dinamik
6500 rpm’ye kadar maksimum hız
%350’ye varan aşırı yük kapasitesiyle üretkenliği artırmaya yardımcı olun
Azaltılmış motor uzunluğu sayesinde daha az yer gereksinimi
Optimize edilmiş performans ve çok yönlülük seçenekleriyle SINAMICS S200
Servo sürücüyü mevcut sisteminize entegre etmek kusursuz bir deneyimdir.
Uygulamaların çeşitli ihtiyaçlarını karşılamak için Darbe katarı (PTI) veya PROFINET RT/IRT (PN) iletişim tiplerine sahip bir temel versiyon ve bir standart versiyondan oluşur ve SIMATIC kontrolörleri ile birlikte mükemmel şekilde çalışır.
Avantajları
125 µs (PN) çevrim süresine sahip hızlı akım kontrolörü.
PROFINET IRT ile hızlı iletişim
Güvenilir çalışma için 8KHz PWM frekansı
Kompakt sistem tasarımı sayesinde azaltılmış alan gereksinimi
Entegre fren direnci ve tutma freni kontrolü ile optimize edilmiş maliyet
SINAMICS S200 servo sürücü
Standart uygulamalar için mükemmel kılan çok çeşitli işlevlerle donatılmıştır.
Güç değeri: 1/3AC 200V 0,1- 1kW -3AC 400V 0,2- 7kW
Terminal aracılığıyla STO (SIL3 / PLe)
Entegre fren direnci (>0,1kW)
Motor tutma freninin doğrudan kontrolü
SINAMICS S200 Temel servo sürücü
Giriş seviyesi temel uygulamalar için tasarlandı
Güç derecesi:
1/3AC 200V 0,1 -1kW
Entegre fren direnci (>0,4kW)
Fren kontrolünü tutmak için harici röle gereklidir
Kullanım kolaylığı için MOTION-CONNECT 350 ve 380
Şaft yüksekliği 20, 30 ve 40 olan motorlar için özel olarak tasarlanmış tek tuşla kilitlenen bağlantı teknolojisiyle kolay ve güvenli kurulumun keyfini çıkarın.
Esnek seçeneklere sahip kablo, zahmetsiz ve güvenilir bağlantı sağlayacak şekilde optimize edilmiştir.
Standart kablolar
Esnek kablolar
Avantajları
Tek tuşla kilitlenen bağlantı teknolojisiyle kolay kurulum
Gücü, kodlayıcıyı ve fren bağlantısını bir araya getiren hibrit konnektör sayesinde etkili bağlantı
Uzatma kablosu gerektirmeden uzunluk 30 metreye kadardır
SIMATIC kontrol cihazından SINAMICS servo sürücülere ve SIMOTICS servo motorlara kadar hareket kontrol sistemi, çeşitli hareket kontrol gereksinimlerini karşılamak üzere en uygun şekilde koordine edilmiştir.
SIMATIC S7-1200
SIMATIC S7-1500/T
ET200SP Kontrol cihazını açın
SIMOTION
| Özellikler | SINAMICS S200 servo sürücü sistemi | SINAMICS S200 Temel servo sürücü sistemi |
| Güç aralığı | 200 V … 240 V 1/3 AC 0,1 kW … 1 kW 380 V … 480 V 3 AC 0,2 kW … 7 kW | 200 V … 240 V 1/3 AC 0,1 kW … 1 kW |
| Mevcut kontrolör döngüsü | PN için 125 μs | PN için 125 μs |
| EMC kategorisi | Harici hat filtreli C2 | Harici hat filtreli C2 |
| Fren direnci | Entegre fren direnci (>0,1kW) | Entegre fren direnci(>0,4kW) |
| Tutma freni | Motor tutma freninin doğrudan kontrolü | Fren kontrolünü tutmak için harici röle gereklidir |
| Aşırı yük kapasitesi | Maks. %350 (0,75kW’a kadar); Maks. %300 (7 kW’a kadar) | Maks. %350 (0,75kW’a kadar); Maks. %300 (1 kW’a kadar) |
| Güvenlik fonksiyonları | Terminal aracılığıyla STO (SIL 3/ PLe) | hayır |
| Devreye alma/mühendislik | Web sunucusu / SINAMICS Startdrive | Web sunucusu / SINAMICS Startdrive |
| Sertifikalar | CE, cULus, RCM, EAC, KC, UKCA | CE, cULus, RCM, EAC, KC, UKCA |
| Motorlar | ||
| Motor aralığı | SIMOTICS S-1FL21 Düşük atalet SIMOTICS S-1FL22 Orta atalet SIMOTICS S-1FL23 Yüksek atalet | |
| Tork ataleti | Mn: 0,16 – 33,4Nm | |
| Kodlayıcı sistemleri | Mutlak enkoder tek turlu 17 bit/21 bit Mutlak enkoder çok turlu 21 bit + 12 bit | |
| Koruma derecesi | IP65 (20/30/40 mil yüksekliği için IP54, isteğe bağlı olarak IP65’tir) | |
| Motor bağlantı seçenekleri | Standart kablo, esnek kablo | |
| Motor bağlantı teknolojisi | Düşük ve orta ataletli motorlar için tek tuşla kilitlenen motor bağlantısı | |
| Ölçeklenebilir sistem | SIMATIC S7-1200 SIMATIC S7-1500/T ET200SP Açık denetleyici SIMOTION |
Uygun Uygulamalar
- Webserver üzerinden Hızlı Kurulum,
- Webserver üzerinden Parametre ayarları , Backup ve Restore işlemleri,
- UMAC , Siber güvenlik , SD kart ile manual reset işlemleri,
- Tia Portal Startdrive üzerinden devreye alınması,
- Simatic Technology Object (Telegram 105) kullanılarak devreye alınması,
- EPOS kullanılarak (Telegram 112) devreye alınması,
- Farklı Tia Portal versiyonlarında gsdml kullanılarak S200 devreye alınması.
